當前位置：首頁 >> 波紋管閥門
>> 波紋管截止閥 >> 德標波紋管截止閥 | 德標波紋管截止閥 |
 |
產品名稱： | 德標波紋管截止閥 | |||||
| 型號： | WJ41H | ||||||
| 口徑： | DN15-400 | ||||||
| 壓力： | 1.6-16.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【德標波紋管截止閥】 | |||||||
德標波紋管截止閥詳細介紹
德標波紋管截止閥產品概述：
德標波紋管截止閥結構特點：
德標波紋管截止閥設計制造：

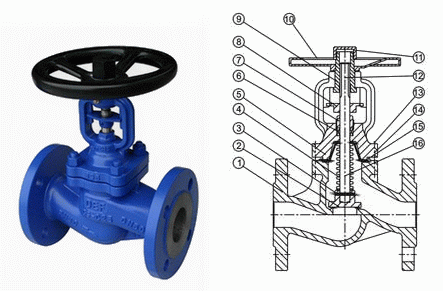

德標波紋管截止閥主要零部件材質：
序號 |
名稱 |
材質 |
序號 |
名稱 |
材質 |
1 |
閥體 |
GS-C25 |
10 |
填料 |
石墨 |
2 |
閥瓣 |
A105 |
11 |
填料壓蓋 |
A276 410 |
3 |
銷 |
304 |
12 |
定位片 |
SS410 |
4 |
焊接環 |
304 |
13 |
定位銷 |
A276 410 |
5 |
波紋管 |
304 |
14 |
加油嘴 |
銅合金 |
6 |
閥杠 |
2Cr13 |
15 |
閥桿螺母 |
QT400-15 |
7 |
墊片 |
304+柔性石墨 |
16 |
鎖螺母 |
1025 |
8 |
波紋管罩 |
304 |
17 |
手輪 |
QT400-18 |
9 |
螺栓 |
A193 B7 |
18 |
閥蓋 |
GS-C25 |
德標波紋管截止閥性能規范：
公稱壓力（MPa） |
殼體試驗壓力（MPa） |
密封試驗壓力(MPa) |
適用溫度(℃) |
1.6 |
2.4 |
1.76 |
≤350℃
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
德標波紋管截止閥零件材料：
零件名稱 |
閥體 |
閥蓋 |
閥桿 |
閥瓣 |
密封面 |
填料 |
WCB |
WCB |
WCB |
13Cr |
2Cr13 |
2Cr13 |
柔性石墨 |
STL |
PTFE |
|||||
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
STL |
PTFE |
|||||
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
STL |
PTFE |
|||||
304L |
CF3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
STL |
PTFE |
|||||
316L |
CF3M |
CF3M |
316 |
316L |
316L |
柔性石墨 |
STL |
PTFE |
德標波紋管截止閥外形結構：
型號 |
WJ41-16 |
|||||||||||||
壓力等級 |
PN16 |
|||||||||||||
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
Do |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
重量(Kg) |
4 |
4.5 |
5 |
7 |
9 |
12.5 |
18 |
23 |
41 |
54 |
90 |
160 |
260 |
410 |
型號 |
WJ41-25 |
|||||||||||||
壓力等級 |
PN25 |
|||||||||||||
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
Do |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
重量(Kg) |
4 |
4.5 |
5 |
7 |
9.5 |
13 |
19 |
24 |
43 |
57 |
95 |
168 |
300 |
510 |
型號 |
WJ41-40 |
|||||||||||||
壓力等級 |
PN40 |
|||||||||||||
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
Do |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
重量(Kg) |
4 |
4.5 |
5 |
8 |
10 |
13.5 |
20 |
25 |
45 |
60 |
98 |
171 |
340 |
580 |
