波紋管閘閥詳細介紹
波紋管閘閥應用：
國標波紋管閘閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。
波紋管閘閥優點：
1、結構合理、密封可靠、性能優良、造型美觀。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長 。
3、閥桿調質及表面氮化處理，有良好的抗腐及抗摩擦性能 。
4、雙重密封，性能更安全可靠。
波紋管閘閥性能規范：
| 公稱壓力（MPa） |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
適用溫度（℃） |
使用介質 |
| 1.6 |
2.4 |
1.76 |
≤350℃ |
水、蒸汽、油品等 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.04 |
波紋管閘閥技術規范：
| 結構形式 |
BB-BG-OS & Y |
| 驅動方式 |
手動 |
| 電動 |
| 設計標準 |
GB12234 |
| 結構長度 |
GB12221 |
| 連接法蘭 |
GB9113、JB79、HG20596 |
| 試驗和檢驗 |
JB/T 9092、GB/T13927 |
波紋管閘閥零件材料：
| 序號 |
名稱 |
材質 |
| 1 |
閥體 |
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 2 |
閥板 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 3 |
閥桿 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 4 |
波紋管組件 |
1Cr18Ni9Ti、304、316、304L、316L |
| 5 |
支架 |
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、 |
| 6 |
墊片 |
柔性石墨 不銹鋼Flexible graphite stainless steel、PTFE |
| 7 |
閥蓋 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 8 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 9 |
雙頭螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 10 |
填料 |
柔性石墨 |
| 11 |
填料壓蓋 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 12 |
閥桿螺母 |
銅合金 |
| 13 |
手輪 |
WCB QT400-18 |

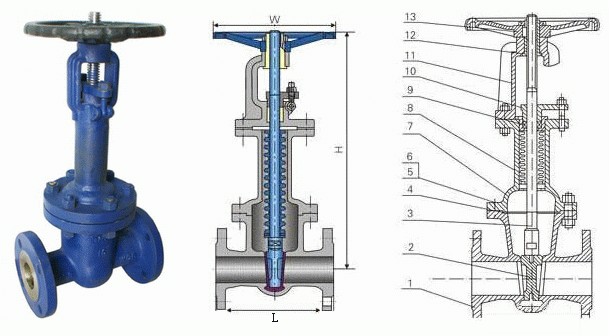

波紋管閘閥外形結構圖：
波紋管閘閥連接尺寸：
| 型號 |
WZ41-16 |
| 壓力等級 |
PN16 |
| 口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
| H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
8 |
9 |
10 |
15 |
22 |
30 |
43 |
57 |
73 |
105 |
150 |
190 |
270 |
380 |
480 |
| 型號 |
WZ41-25 |
| 壓力等級 |
PN25 |
| 口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
| H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
9 |
10 |
12 |
17 |
23 |
34 |
50 |
65 |
82 |
115 |
165 |
210 |
300 |
420 |
540 |
| 型號 |
WZ41-40 |
| 壓力等級 |
PN40 |
| 口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
| H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
9 |
10 |
12 |
18 |
25 |
38 |
53 |
70 |
88 |
125 |
175 |
225 |
310 |
440 |
560 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【波紋管閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
