柱塞取樣閥
| 柱塞式取樣閥 |
 |
產品名稱： | 柱塞式取樣閥 | |||||
| 型號： | QY21W | ||||||
| 口徑： | DN15-25 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 不銹鋼304、316等 | ||||||
|
|||||||
| 您正在瀏覽：【柱塞式取樣閥】 | |||||||
柱塞式取樣閥詳細介紹
柱塞式取樣閥產品概述：
柱塞式取樣閥由閥體、支架、手輪、閥桿、柱塞等零件組成。精小形閥體一般成45度角，閥體閥蓋為鑄造而成。閥體和閥蓋的連接靠雙頭螺柱、閥蓋壓緊螺母。此閥進口外絲、出口為內絲。閥體進口內腔處裝有上密封圈、下密封圈和隔離環，上密封圈還起到密封填料的作用。柱塞與閥桿的連接靠T形槽，閥桿掛在柱塞的T型槽內。閥桿螺母靠螺紋旋緊在閥蓋上，然后用銷釘固定。閥桿上設有啟閉顯示器，可以明確的表示出柱塞閥的啟閉位置。閥桿和手柄采用四方連接，然后用螺母壓緊，這樣旋轉手輪就可以開啟或關閉閥門。閥門的密封圈采用柔性石墨或聚四氟乙烯，視使用介質和介質的工作溫度而定。
柱塞式取樣閥適用范圍：
柱塞式取樣閥適用范圍：
柱塞式取樣閥適用于油品、紙漿、顆粒狀固體液體、易結晶、食品類等介質。廣泛應用于反應釜及食品物料。如化工、石油、冶金、制藥、農藥、染料、食品加工等行業，可根據安裝需要設計外柱塞露長度，確保容器取樣口粘度大的物料不堵。

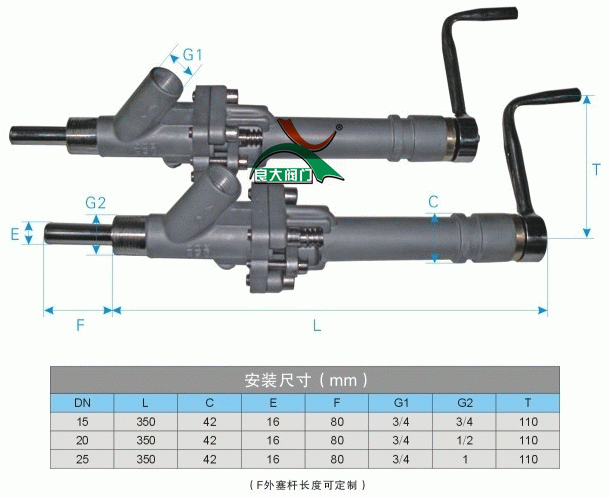

柱塞式取樣閥安裝尺寸表：

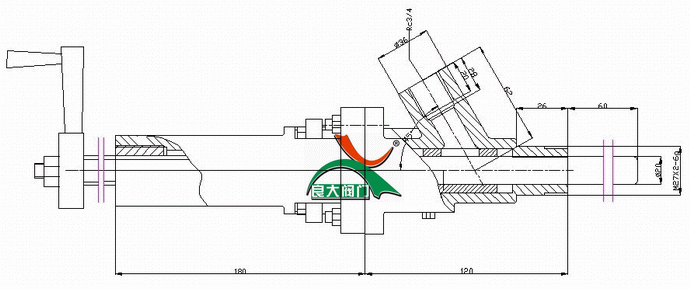

柱塞式取樣閥外形結構圖：
柱塞式取樣閥安裝尺寸表：
柱塞式取樣閥外形結構圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【柱塞式取樣閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
