當前位置：首頁 >> 球閥
>> Y型球閥 >> Y型三通粉體閥 更新時間 2025-5-10 0:48:40
Y型球閥
| Y型三通粉體閥 |
 |
產品名稱： | Y型三通粉體閥 | |||||
| 型號： | Q42F/H/Y | ||||||
| 口徑： | DN40-300 | ||||||
| 壓力： | PN1.0-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼、雙相鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【Y型三通粉體閥】 | |||||||
Y型三通粉體閥詳細介紹
Y型三通粉體閥產品概述：
Y型三通粉體閥是一種由氣動執行機構和閥組成，適合安裝在粉料、顆粒料、粉粒混合料和片狀料等固體物料輸送系統中用于切換管道中介質流動方向的Y型三通粉體閥，其三個通道呈角度布置，中間一個進口和左右兩端兩個出口。該閥以壓縮空氣作為動力源，并經電磁閥與限位開關配合使用來控制驅動裝置帶動球體在閥體內作120°或135°角行程往復運動，以實現自動換向的功能，其中它通過電磁閥的通電或斷電來切換輸入到氣缸的氣源進氣點進而控制氣動執行器的轉動方向，而閥芯動作的兩個位置則由安裝在氣動執行器上面的限位開關進行檢測，閥正常工作時，閥芯轉到一個位置，右出料口關上，進料從左出料口出去，當換向指令發出后，閥芯轉到另一個位置，關閉左出料口，進料從右出料口出去，從而使閥門的流向切換達到了自動化控制。
Y型三通粉體閥閥體和主要部件均為整體鑄造成型，構造堅固，強度高不易變形，尤其Y形流道結構形式設計，使物料通過時順暢，流阻力小，不會形成堵塞。
Y型三通粉體閥零件材料：

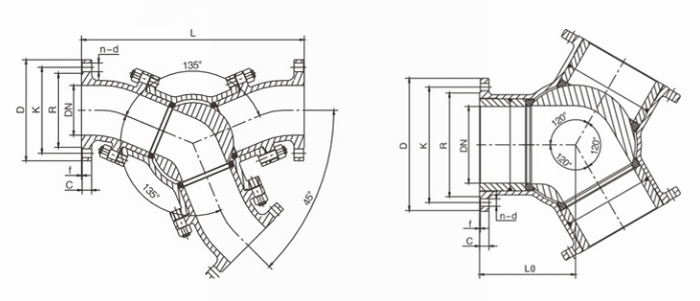

Y型三通粉體閥外形結構圖：

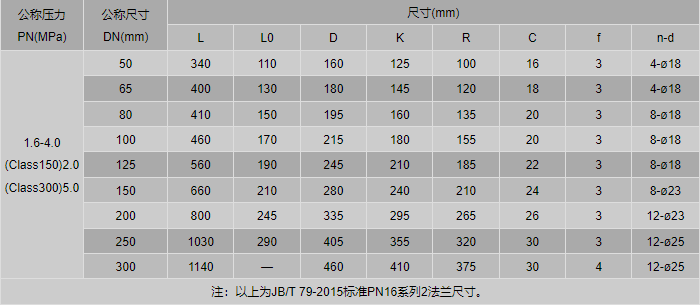

Y型三通粉體閥外形尺寸表：
Y型三通粉體閥產品系列型號:
Y型三通粉體閥根據工況需要，將兩出口端之間的夾角設計成30°、45°、60°、90°、120°及其他角度等，可配置AT、GT、AW雙作用氣動執行器。尊敬的客戶！如果您需要訂購我公司Y型三通粉體閥產品，請說明公稱尺寸、壓力等級、閥體材質、內件材料、流道角度、使用溫度、法蘭標準及法蘭密封面形式等。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【Y型三通粉體閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
