當前位置：首頁 >> 阻火器
>> 管道阻火器 >> FWL-1型管道阻火器 更新時間 2025-5-10 0:32:41
管道阻火器
| FWL-1型管道阻火器 |
 |
產品名稱： | FWL-1型管道阻火器 | |||||
| 型號： | FWL-1 | ||||||
| 口徑： | DN20-600 | ||||||
| 壓力： | 1.6-2.5MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【FWL-1型管道阻火器】 | |||||||
FWL-1型管道阻火器詳細介紹
FWL-1型管道阻火器產品概述：
FWL-1型管道阻火器，采用四片阻火板，比普通管道阻火器多兩片阻火板，適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等，輸送可燃性氣體的管道上、火炬系列、油氣回收系統、加熱爐燃料氣的管網上、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統。管道阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。耐燒性能合格，耐燒試驗1小時無回火現象。
FWL-1型管道阻火器工作原理：

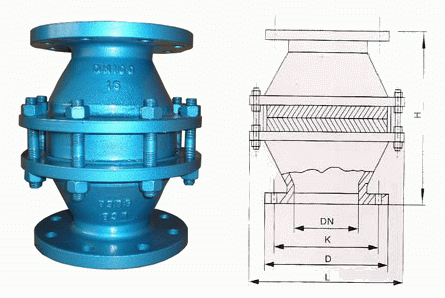

FWL-1型管道阻火器外形結構圖：
FWL-1型管道阻火器通常與機械呼吸閥配套使用，其主要功能是允許易燃爆氣體通過、對外界傳入儲罐的火焰起有阻止窒息的作用。通常安裝在輸送或排放易燃易爆氣體的儲罐和管線上，是用來防止易燃氣體、液體的火焰和防止回火而引起危險意外發生的安全裝置。
FWL-1型管道阻火器連接尺寸：
| 公稱通徑 DN(mm) | 外形尺寸（mm） | ||||
| L | H | D | K | n-Φ | |
| DN15 | 125 | 187 | 95 | 65 | 4*14 |
| DN20 | 125 | 187 | 105 | 75 | 4*14 |
| DN25 | 130 | 200 | 115 | 85 | 4*14 |
| DN32 | 150 | 213 | 135 | 100 | 4*18 |
| DN40 | 170 | 225 | 150 | 110 | 4*18 |
| DN50 | 190 | 245 | 165 | 125 | 4*18 |
| DN65 | 205 | 255 | 180 | 145 | 8*18 |
| DN80 | 220 | 265 | 200 | 160 | 8*18 |
| DN100 | 240 | 285 | 220 | 180 | 8*18 |
| DN125 | 280 | 305 | 245 | 210 | 8*18 |
| DN150 | 330/310 | 330/310 | 285/280 | 240 | 8*22 |
| DN200 | 380/360 | 370/330 | 340/335 | 295 | 12*22/8*22 |
| DN250 | 450/430 | 410/360 | 405/395 | 355/350 | 12*26/12*22 |
| DN300 | 520/495 | 445/415 | 460/445 | 410/400 | 12*26/12*22 |
| DN350 | 595/585 | 465/445 | 520/505 | 470/460 | 16*26/16*22 |
| DN400 | 645/635 | 495/475 | 580/565 | 525/515 | 16*30/16*26 |
| DN450 | 710/690 | 525/495 | 640/615 | 585/565 | 20*30/20*26 |
| DN500 | 780/750 | 565/535 | 715/670 | 650/620 | 20*33/20*26 |
| DN600 | 895/860 | 595/565 | 840/780 | 770/725 | 20*36/20*33 |
FWL-1型管道阻火器保養與維修：
為了確保FWL-1型管道阻火器的性能達到完全使用的目的，對阻火器應定期進行檢查和保養。
1：阻火器每半年檢查一次，檢查阻火芯子是否堵塞，變形，腐蝕等。
2：發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
3：重新安裝阻火層芯子時，應保證結合面不得漏氣。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【FWL-1型管道阻火器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
