當前位置：首頁 >> 閘閥
>> 德標閘閥 >> 德標暗桿閘閥 | 德標暗桿閘閥 |
 |
產品名稱： | 德標暗桿閘閥 | |||||
| 型號： | Z45H/W | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【德標暗桿閘閥】 | |||||||
德標暗桿閘閥詳細介紹
德標暗桿閘閥產品概述：
德標暗桿閘閥適用于壓力PN1.6~6.4MPa，工作溫度 -29~425℃（碳鋼）及 -40~500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，德標暗桿閘閥廣泛用于化工、火力、發電廠等油品、水、蒸氣管道上。
德標暗桿閘閥標準規范：
結構形式 |
BB-BG-OS＆Y |
驅動方式 |
手動 Hand-operated |
電動 Electric-actuated |
|
設計標準 |
DIN3352 |
結構長度 |
DIN3202 |
連接法蘭 |
DIN2543-2547 |
試驗和檢驗 |
DIN3230 |
德標暗桿閘閥性能規范：
公稱壓力（MPa） |
殼體實驗壓力（MPa） |
密封試驗壓力（MPa） |
適用溫度（℃） |
使用介質 |
1.6 |
2.4 |
1.76 |
-110～600℃ |
水、蒸汽、油品等 |
2.5 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |
||
6.4 |
9.6 |
7.04 |
德標暗桿閘閥零件材料：
殼體 |
GS-C25 |
1.4308 |
||||||||||||||
閥瓣 |
GS-C25 |
1.4308 |
1.4408 |
Monel |
||||||||||||
閥桿 |
13Cr |
1.4308 |
1.4408 |
Monel |
F304 |
|||||||||||
閥瓣密封面 |
13Cr |
13Cr |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
1.4308 |
STL |
|||||
閥座密封面 |
13Cr |
STL |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
STL |
STL |
|||||
殼體 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
閥瓣 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
閥桿 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
閥瓣密封面 |
1.4408 |
1.4408 |
STL |
1.4306 |
1.4306 |
STL |
1.4301 |
1.4301 |
STL |
|||||||
閥座密封面 |
1.4408 |
STL |
STL |
1.4306 |
STL |
STL |
1.4301 |
STL |
STL |
|||||||

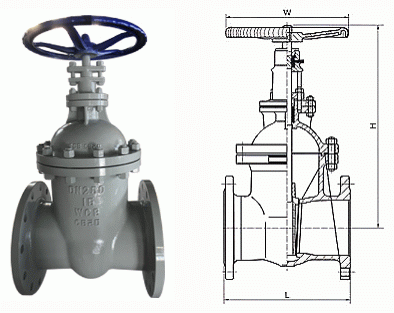

德標暗桿閘閥外形結構圖：
德標暗桿閘閥連接尺寸：
壓力等級 (MPa) |
PN1.6MPa |
|||||||||||
口徑 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
250 |
270 |
280 |
330 |
360 |
390 |
460 |
530 |
630 |
690 |
750 |
|
H |
305 |
354 |
402 |
437 |
496 |
541 |
699 |
815 |
914 |
1189 |
1350 |
|
W |
200 |
200 |
250 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
|
重量(Kg) |
20 |
30 |
38 |
56 |
75 |
100 |
182 |
278 |
398 |
500 |
618 |
|
壓力等級 (MPa) |
PN2.5MPa |
|||||||||||
口徑 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
250 |
270 |
280 |
330 |
360 |
390 |
460 |
530 |
630 |
690 |
750 |
|
H |
325 |
363 |
415 |
453 |
505 |
556 |
744 |
864 |
948 |
1269 |
1450 |
|
W |
200 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
600 |
|
重量(Kg) |
20 |
30 |
39 |
58 |
80 |
101 |
190 |
290 |
405 |
510 |
650 |
|
壓力等級 (MPa) |
PN4.0MPa |
|||||||||||
口徑 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
250 |
270 |
280 |
330 |
360 |
390 |
460 |
530 |
630 |
690 |
750 |
|
H |
325 |
370 |
430 |
480 |
532 |
589 |
783 |
888 |
965 |
1285 |
1512 |
|
W |
200 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
600 |
|
重量(Kg) |
20 |
31 |
41.5 |
61 |
83 |
110 |
210 |
318.5 |
430 |
520 |
680 |
|
