圓盤式疏水閥
| CS49H圓盤式蒸汽疏水閥 |
 |
產品名稱： | CS49H圓盤式蒸汽疏水閥 | |||||
| 型號： | CS49H | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【CS49H圓盤式蒸汽疏水閥】 | |||||||
CS49H圓盤式蒸汽疏水閥詳細介紹
CS49H圓盤式蒸汽疏水閥產品概述：
CS49H圓盤式蒸汽疏水閥是由閥體內進口與壓力室之間的壓差變化驅動閥片的啟閉動作，達到阻汽排水功能的Y型熱動力型蒸汽疏水閥，其開始通汽時，空氣和凝結水流入閥內，通過凝結水入口將閥片往上推，從凝結水出口排出凝結水和空氣，然后，蒸汽進入疏水閥，由于蒸汽從閥片下面流過的速度比凝結水流過的速度大得多，根據伯努利定理，閥片下面的壓力降低，在蒸流沖入關閥的瞬間，變壓室內壓力約與入口壓力相等，由于閥片上方全面積承受該壓力，而閥片一方只承受進口孔面積，所以，將閥片向下壓壓力大，因此，關閉閥門，在閥關閉后，進入變壓室的蒸汽向接觸閥蓋外側的空氣散熱，變壓室內的蒸汽漸漸凝結成水，壓力也因此逐漸降低。
CS49H圓盤式蒸汽疏水閥性能優點：
CS49H圓盤式蒸汽疏水閥當變壓室內的壓力降至某一程度后，盡管閥片承受向下壓力的受壓面積大，但總的力此時比閥片下面向上頂的力小，于是閥片被凝結水沖開，將關閥后積聚在蒸汽疏水閥入口處的凝結水從出口排出，當滯留的凝結水全部排除后，蒸汽流入，因蒸汽的密度比凝結水小得多，且如前面所說，由于蒸汽流速高，使閥片下方的壓力降低，從而關閥，重復上述過程，周而復始循環著。
CS49H圓盤式蒸汽疏水閥性能優點：
CS49H圓盤式蒸汽疏水閥當變壓室內的壓力降至某一程度后，盡管閥片承受向下壓力的受壓面積大，但總的力此時比閥片下面向上頂的力小，于是閥片被凝結水沖開，將關閥后積聚在蒸汽疏水閥入口處的凝結水從出口排出，當滯留的凝結水全部排除后，蒸汽流入，因蒸汽的密度比凝結水小得多，且如前面所說，由于蒸汽流速高，使閥片下方的壓力降低，從而關閥，重復上述過程，周而復始循環著。

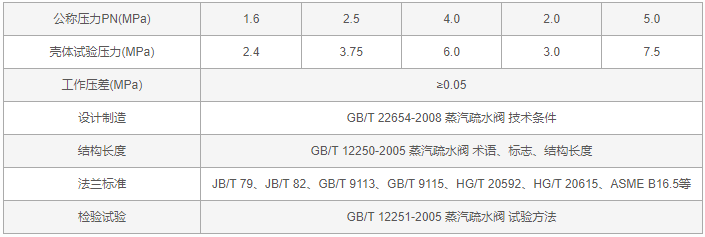

CS49H圓盤式蒸汽疏水閥技術規范：

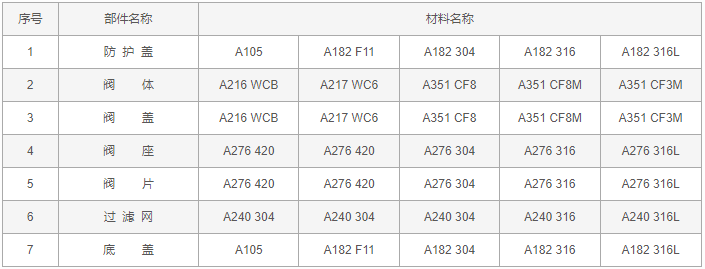

CS49H圓盤式蒸汽疏水閥零件材料：

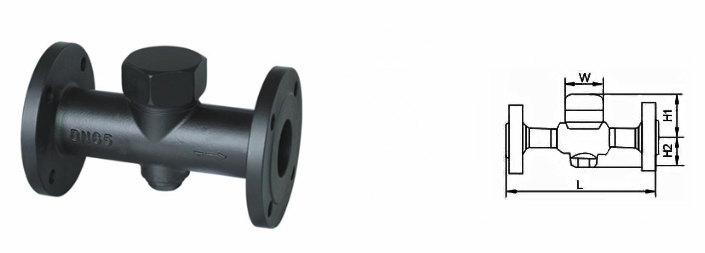

CS49H圓盤式蒸汽疏水閥外形結構圖：

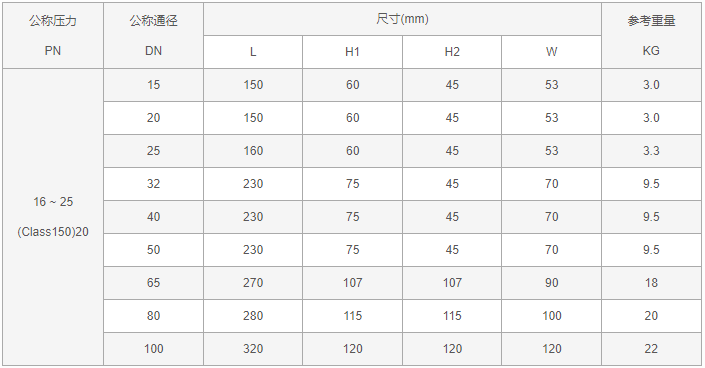

CS49H圓盤式蒸汽疏水閥外形尺寸表：
CS49H圓盤式蒸汽疏水閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司CS49H圓盤式蒸汽疏水閥產品，有技術要求，須在訂貨合同中提供以下參數：結構長度、連接方式、公稱尺寸、介質使用溫度、壓力范圍、試驗、檢驗標準及其他要求等。
