產品名稱： | 氣動硬密封保溫球閥 | |||||
| 型號： | BQ641H/PPL | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動硬密封保溫球閥】 | |||||||
氣動硬密封保溫球閥詳細介紹
氣動硬密封保溫球閥產品介紹：
氣動硬密封保溫球閥該產品具有良好的保溫保冷特性，且閥門的通徑和管徑一至，介質呈直線流動，阻力小，適合容易凝固、高粘度的液體介質。同時又能降低管路中介質的熱量損失。整體式夾套設計，能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。主要用于石油、化工、食品等系統中，以輸送常溫下會凝固的高粘度介質。本閥采用活塞式氣動執行器與夾套保溫球閥組成，可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
氣動硬密封保溫球閥基本參數：
公稱通徑 |
DN15～200、NPS 3/4～8 |
|||
公稱壓力(Mpa) |
PN1.6~2.5、Class150~300、10K、20K |
|||
閥門材料及適用工況 |
零件名稱 |
材料 |
||
3.閥體 |
WCB |
CF8(304) |
CF8M(316) |
|
2.閥座 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
4.密封圈 |
聚四氟乙烯、對位聚笨 |
|||
5.球體 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
6.閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
1.夾套 |
25 |
25 |
25 |
|
7.填料 |
聚四氟乙烯、柔性石墨 |
|||
適用介質 |
水、蒸汽、油品 |
硝酸等腐蝕性介質 |
醋酸等腐蝕性介質 |
|
適用溫度 |
-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨） |
|||
設計制造 |
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
|||
結構長度 |
GB/T 12221-1989、ANSI B16.10；JIS B2002 |
|||
連接法蘭 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
|||
壓力試驗 |
JB/T 9092-1999、API 598 |
|||
傳動方式 |
手動、蝸輪蝸桿傳動、氣動、電動。 |
|||

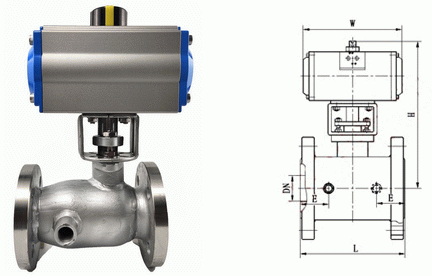

氣動硬密封保溫球閥外形結構圖：
氣動硬密封保溫球閥連接尺寸：
公稱通徑 |
英制
|
d |
L |
D |
E |
Q |
H |
W |
管螺紋 |
|
(mm) |
(in) |
(mm) |
(in) |
P |
||||||
20 |
3/4" |
19 |
117 |
40 |
1.5" |
58.5 |
147 |
101 |
170 |
G3/4" |
25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
40 |
1 1/2" |
38 |
165 |
65 |
2.5" |
63.5 |
181 |
125 |
250 |
G3/4" |
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
800 |
G3/4" |
200 |
8" |
203 |
330 |
300 |
12" |
100 |
492 |
410 |
800 |
G3/4" |
