當前位置：首頁 >> 電站閥門
>> 高溫高壓閥門 >> 高加聯成四通閥 更新時間 2025-5-10 0:48:30
高溫高壓閥門
| 高加聯成四通閥 |
 |
產品名稱： | 高加聯成四通閥 | |||||
| 型號： | GJR963/964Y | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | PN1.6-42.0MPa | ||||||
| 材質： | 碳鋼、不銹鋼、鉻鉬鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【高加聯成四通閥】 | |||||||
高加聯成四通閥詳細介紹
高加聯成四通閥產品概述：
高加加熱器用進口閥(入口閥)、出口閥（出口止回閥）系列產品分別用于50MW-1000MW鍋爐高壓加熱器進口出口處，作為高加的保護閥門。當高壓加熱器管系列破裂，引起水位升高，達到報警水位時，快速啟閉閥打開，使入口閥迅速關閉，同時也使止回閥迅速關閉，切斷高壓加熱器給水，使高壓加熱器解列，鍋爐給水則通過旁路管進入省煤器，從而起到保護高壓加熱器的作用，使機組正常運行。本入口閥和止回閥必須垂直安裝，閥門與管道焊好后，應清理干凈，清除焊渣及污物。冷凝水管道應為不銹鋼材質，在進口處裝設過濾網。
高加聯成四通閥產品特點：1、入口閥
入口閥呈角式布置，外置活塞式結構，給水由側面引入，向下進入高壓加熱器，閥上方由兩個旁路管道與出口的止回閥的旁路旁管相接。閥門有上下兩個密封面，高壓加熱器正常運行時，入口閥開啟，閥瓣上浮，與上密封面接觸。當高壓加熱器發生故障時，而不經過高壓加熱器，使高壓加熱器解列。入口閥主要由上下兩個閥座，下閥座鑲焊在閥體上，上閥座與填料室是一體，裝在閥體上，可以拆卸。閥瓣上下兩個密封面均采用硬質合金堆焊而成，閥桿表面經氮化處理、抗擦傷、耐腐蝕。活塞缸為焊接件，缸體內表面經磷鎳鍍層處理，有良好的防腐及耐磨性。活塞由“O”型密封環密封，支架起支撐活塞缸及連接閥體的作用，上部有兩個焊接法蘭，其內孔與活塞下腔連通。一個為進冷凝水管道，一個為排冷凝水管道。
2、止回閥
止回閥呈角式布置，有三個進口，上部有兩個旁路進口與入口旁路管相連，下部與高壓加熱器出口相連，中間位置支管為出口，該出口支管與鍋爐給水管道相連。止回閥主要由閥體、閥蓋、閥瓣、閥桿等組成。閥體中鑲焊閥座，閥座和閥瓣密封面采用硬質合金等離子噴焊而成，閥體下部一側有一個管接頭用來連接向高壓加熱器內注水的管道。閥桿表面經氮化處理，具有良好的抗擦傷性和耐腐蝕性。手輪其作用是當高壓加熱器解列，給水旁路供給鍋爐時，下閥口應關閉，若閥瓣不下來時，需轉動手輪，使閥桿向下運動，頂下閥瓣把閥門關閉。

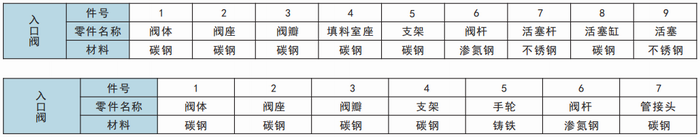

高加聯成四通閥零件材料：

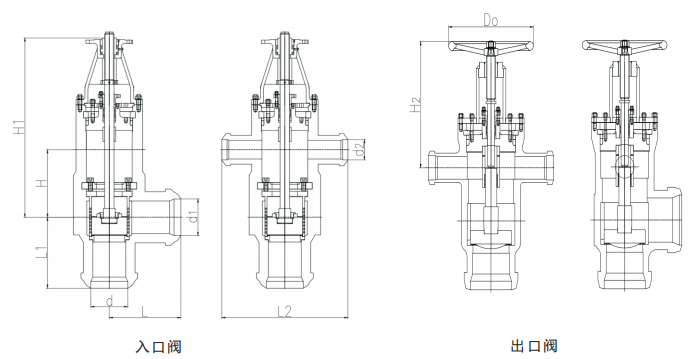

高加聯成四通閥外形結構圖：

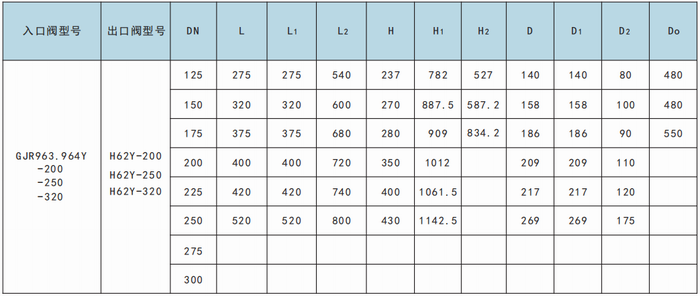

高加聯成四通閥外形尺寸表：

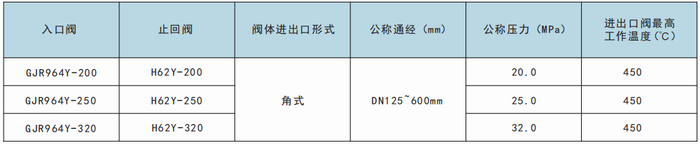

高加聯成四通閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司高加聯成四通閥產品，咨詢時請說明公稱壓力、公稱通徑、閥體材質、工作壓力、工作溫度等，本產品液壓系統為閥門內部自身結構，純機械，非外加執行系統，執行機構動作安全可靠，最快關閉時間可小于3秒，其操作動力源于管道系統的鍋爐高壓給水，而非液壓油或其它介質。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【高加聯成四通閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
